一、GGD低压配电柜适用范围
GGD 型交流低压配电柜符合 IEC439 《低压成套开关设备和控制设备》、 GB7251 《低压成套开关设备及控制设备》等标准。适用于发电厂、变电站、厂矿企业等电力作为交流 50 （ 60 ）赫、额定工作电压 400/690V ，额定工作电流到 3200A 的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
二、GGD低压配电柜产品特点
1、主构架采用 8MF 或 C 型材拉制型钢，采用拼装和部分焊接两种形式。其钢性及承载能力均达到电器元件的安装要求，构架上分别有按 E=20mm 和 E=25 模数排列的安装孔，以提高产品装配的通用性。
2、主母线排列在柜的上部后方，采用 ZMJ 型线线夹为积木式组合结构，用高阻燃 PPO 合金材料热注成型，机械强度和绝缘强度高，能承受有效值 50kA 峰值 105kA 动、热稳定冲击力，长期允许环境温度可达 120 ℃。
3、框架外形尺寸有多种组合。柜门采用镀锌转轴式铰链与构架相连，安装、拆卸方便。门的折边处均加以橡胶嵌条，关门时门与柜体之间的嵌条有一定的压缩行程，以防门边与柜体直接碰撞，并提高了门防护等级。柜体前后、顶面及两端侧的防护等级达到 IP30，也可根据用户的要求在IP20~IP40之间选择。
4、柜体被履层采用聚脂桔形喷涂，表面采取静电喷涂处理，消除眩光，且附着力强，柜内的安装件均镀锌、钝化处理。

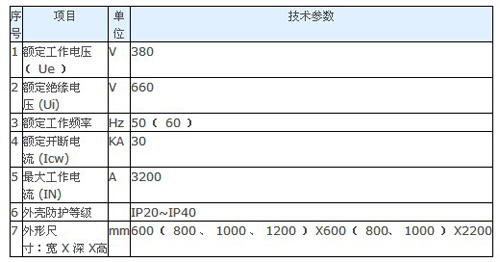

三、GGD低压配电柜技术参数
|
|
|
