循环泵变频控制器
在线订购
    产品型号:YH8002-S2

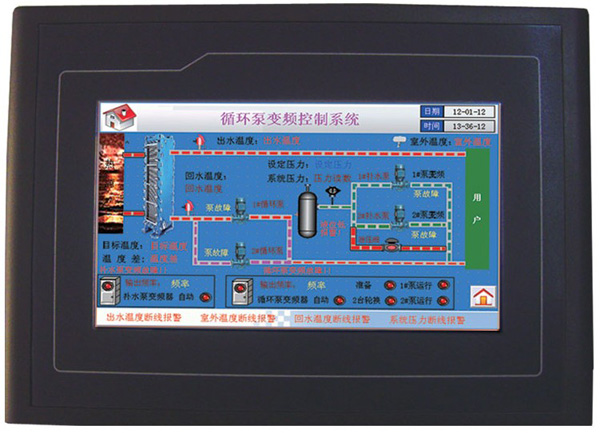

    YH8002-S2循环泵变频智能控制器,所有设置可在触摸屏上点击设置,动态显示设备运行状态,文字和数字显示出各种系统参数的准确数值



    一、概述

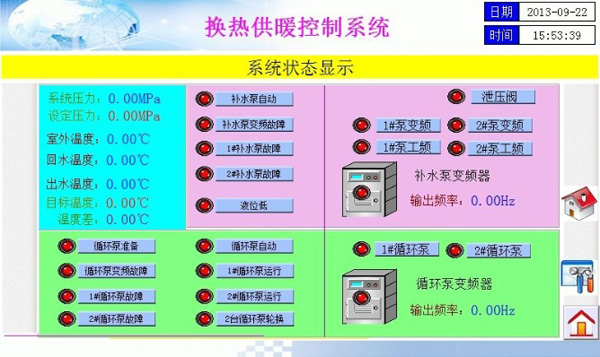

    YH8002-S2循环泵变频控制器,是专为锅炉系统及板换换热机组和空调机组而设计的循环泵变频自动智能控制器,控制器是一体化7寸触摸屏式控制器,液晶显示,简洁明了,所有设置可在触摸屏上点击设置,动态显示设备运行状态,文字和数字显示出各种系统参数的准确数值。易于理解的菜单系统使用户可以很快地准确地修改和监控各种系统设置。时时监视出水温度,回水温度,系统压力,室外温度。

    二、功能说明
    YH8002-S2循环泵变频控制器采集室外,供回水水温,系统水压,经过智能控制器内部对四者比较运算,满足供热的条件下,在保证一定的系统压差的前提下,利用温度曲线和温差来调整变频的准确速度,使各系统数据参数达到一理想的状态。
    1、循环泵系统:
    ①自动控制下,设定模式:控制根据二次网供水目标温度与回差温度之间的差进行控制.
    ②自动控制下比例模式:根据室外温度的变化和比例温度曲线的所选K值,智能控制器自动计算系统所需的目标温度,目标温度与回差温度之间的差进行控制.
    ③手动控制:可单独启停各个泵
    ④可定时自动换泵,两泵或三泵自动轮换工作;防止因闲置时间长泵锈死。
    ⑤循环降速限压值:此参数防止因循环泵的降速引起系统水压下降,避免补水系统频繁启停和温升后系统超压报警
    ⑥模拟量输入:温度传感器可接Pt1000或NTC温度传感器。也可接4-20MA信号。压力传感器可以接远传压力表或者4-20MA的信号。
    模拟量输出:0-10V,4-20MA人选一种
    ⑦可配RS485通讯接口,与电脑联网进行远程数据采集和集中监控;可在一台计算机上同时监控多台机组的运行参数;
    ⑧ 控制器能够跟据制热或制冷建筑物的类型相匹配。我们知道一般写字楼只在白天办公,晚间处在空置状态,而宿舍在夜间供暖,控制器可以设置分时段控制变频,分时段控制变频, 可以节省大量的电能和热能。

    2、补水泵系统
    YH8002-S2智能控制器,为了协调好循环泵调速与补水系统的稳定性,提供了补水泵变频控制系统,可以最多控制4台主泵一台辅助泵,并能够输出控制高压泄压阀,更好的满足了不同场合的锅炉系统及板换换热机组和空调机组 ,
    ①变频补水,提供定时轮换功能,各泵均衡工作, 能有效防止泵锈死;
    ②休眠功能,节能降耗,延长设备使用寿命;
    ③管网欠压、超压、低水位、变频器故障等报警输 入检查,提高供水系统安全,有效保护设备
    ④采用PID模糊控制,响应快,控制平稳,换泵时 间可以设定,保证供水连续、稳定
    ⑤传感器零点、满点修正;
    ⑥内置时钟(带掉电保护)。可分2个时间段控制 高低压供水;
    ⑦功率输出采用继电器,输出可靠安全; 模拟端子:压力输入0-10V、4-20mA、远传压力表,
    输出信号:0-10V

    三、特性
    YH8002-S2 循环泵变频智能控制器已广泛用在大型燃气燃煤锅炉机组,板换换热机组,大型中央空调机组等的电气控制系统,使其系统性能非常稳定。得到很好评价。广大客户回馈总结,YH8002-S2 循环泵变频控制器最大独特优点:
    ①—能够把室外温度变化,供暖目标温度需求,系统压力变化等很好经过内部CPU处理运算,自动设定所需变频速度,达到最佳节能目标。
    ②---易操作,显示明了。液晶动漫显示工艺流程。
